优势特点：EK20滚珠丝杆支撑座，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。
| 型号 |
轴径 D1 |
A | B | C | E | H1 | h | C2 | C1 | H | L | L1 | L2 | L3 | M | X | Y | Z | T | 轴承型号 |
| ±0.02 | ±0.02 | |||||||||||||||||||
| EK20 | 20 | 95 | 75 | 56 | 47.5 | 25 | 30 | - | - | 58 | 42 | 10 | 50 | 10 | M4 | 11 | - | - | 30 | 7204ATYDFC8P5 |

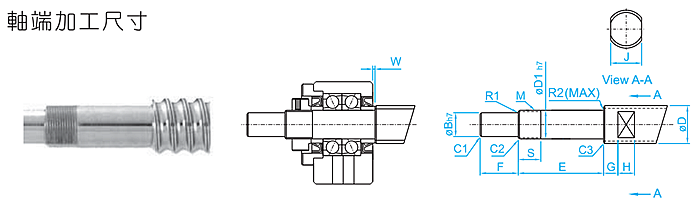

| 型号 | 适用轴杆外径 D | D1 | B | E | F | M | S | J | G | H | 倒角 | 圆角半径 |
H1 键槽（宽×深×长） |
H2 | W | |||||
| C1 | C2 | C3 | R1 | R2 | N | P | R | P | ||||||||||||
| EK20 | Ø25、Ø28、Ø32 | 20 | 17 | 64 | 25 | M20×1 | 17 | 21 | 8 | 11 | 0.5 | 0.5 | 0.5 | 0.5 | 0.6 | 5×3.0 | 21 | 16 | 21 | 1.0 |
滚珠丝杆支撑座结构
支撑座有8个型号，对标准滚珠螺杆库存品的轴端、成品，预备了标准化的支撑座EK、 EF、FK、FF型，对一般滚珠螺杆预备了标准支撑座AK、AF、BK、BF型。
固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承，可依选用螺杆等级做最符合经济的搭配。
高精度稳定的回转性能。
支撑侧使用深沟槽滚珠轴承。
支撑座EK、BK、FK和AK型的内部轴承含有适量的锂皂基润滑脂，用特殊密封。所以这些型号能够长期使用。
EK20滚珠丝杆支撑座，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。
EK20滚珠丝杆支撑座，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。
