优势特点：EK06轴承的安装方法，一般情况下是轴旋转的情况居多，因此内圈与轴的配合为过赢配合，轴承外圈与轴承室的配合为间隙配合。

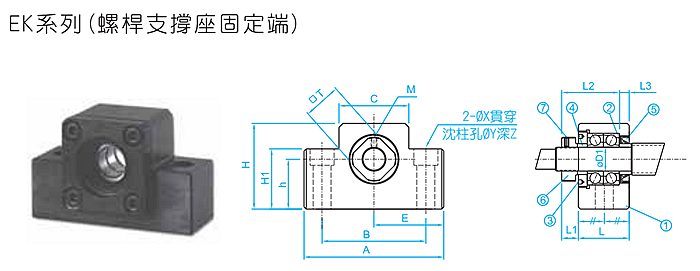

| 型号 |
轴径 D1 |
A | B | C | E | H1 | h | H | L | L1 | L2 | L3 | M | X | Y | Z | T | 轴承型号 |
| ±0.02 | ±0.02 | |||||||||||||||||
| EK06 | 6 | 42 | 30 | 18 | 21 | 20 | 13 | 25 | 20 | 5.5 | 22 | 3.5 | M3 | 5.5 | 9.5 | 11 | 12 | 706ATYDFC7P5 |

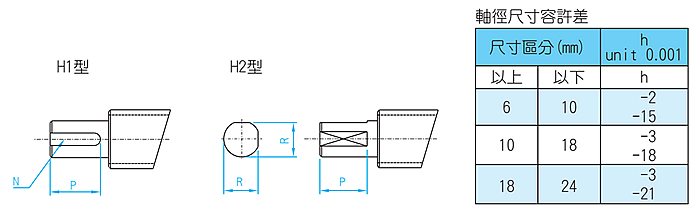

| 型号 | 适用轴杆外径 D | D1 | B | E | F | M | S | J | G | H | 倒角 | 圆角半径 |
H1 键槽（宽×深×长） |
H2 | W | |||||
| C1 | C2 | C3 | R1 | R2 | N | P | R | P | ||||||||||||
| EK06 | Ø6、Ø8 | 6 | 4 | 30 | 8 | M6×0.75 | 10 | 5 | 4 | 4 | 0.3 | 0.3 | 0.3 | 0.3 | 0.6 | - | - | 3.7 | 6 | 1.5 |
EK06工作台和底座上安装：
1.先调整到安装精度参考值以内。
2.以固定侧支撑单元为基准时，请将螺母外径与工作台螺母支座内径调整至保持一定的间隙状态。
3.以工作台为基准时，对于方形支撑单元使用薄垫片调整中心高度，对于法兰型支撑单元要将螺母外径与工作台螺母制作内径调整至保持一定间隙的状态。
