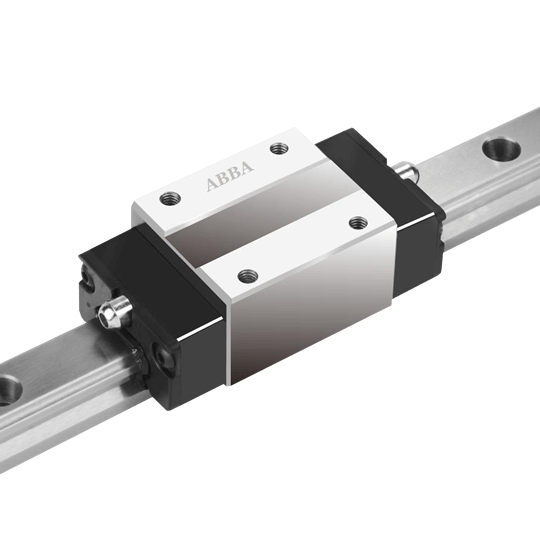

优势特点：BRH30B为重载系列导轨，组合高度为45mm，安装孔尺寸为40*40， ABBA导轨滑块作为高精度的数控机床附件，在床台运作时，定位精度可以达到μm级以杜绝打滑现象。
| 型号 | 组合尺寸(mm) | 滑块尺寸(mm) | 导轨尺寸(mm) | ||||||||||||
| H | W | W2 | E | L | B×J | MQ×1 | Li | 油孔 | T1 | N | W1 | H1 | F | d×D×h | |
| BRH30B | 45 | 60 | 16 | 9 | 109 | 40×40 | M8×13 | 72 | M6×1 | 10 | 15.6 | 28 | 26 | 80 | 9×14×12 |
| 型号 | 基本负荷(kgf) | 容许静力矩(kgf*m) | 参考数据(mm) | 重量 | |||||||
| 静额定负荷 | 动额定负荷 | Mx | My | Mz | Lmax | G | 滑块(kg) | 导轨(kg/m) | |||
| BRH30B | 2850 | 4800 | 67.2 | 43.2 | 43.2 | 4000 | 20 | 0.91 | 5.2 | ||
台湾ABBA导轨滑块BRH30B的特性
ABBA导轨滑块BRH30B作为高精度的数控机床附件，在床台运作时，定位精度可以达到μm级以杜绝打滑现象。因此，即使ABBA导轨滑块的摩擦方式是滚动摩擦，摩擦系数及其小的时候，机床运行也可以保障其高精度的特性。
ABBA导轨滑块BRH30B四排沟槽钢珠在滑块与滑轨之间成4点90度角接触，可平衡抵消来自各方向滑块所受的力，不论滑轨呈任何角度装置，各方向之负载能力皆相等，广泛适合各类型机器采用，相较于哥德式二排沟设计，四排珠有著较高刚性，精度及寿命之优势，尤其X型之四排珠设计拥有自动调心能力，即使装配轨道的桌面产生很大的偏差或装置时出现误差，都能被系统自身消除掉，因而可获得轻快精准的直线运动。
导轨前后两端的塑胶盖内有羊毛毡，出厂前已经加满了润滑油，滑块在运行过程中，润滑油会自动在滑轨的表面形成很薄的油膜保护，长效型自动润滑，不需常常要用人工帮浦打油或另接管线注油，免除时常保养维修或额外装置给油设备的成本。ABBA自润滑块采用液体状润滑油比固体状的油脂清洁好保养，并且避免了油品外漏污染以及处理成本。
润滑构造简单滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。
