优势特点：BCH45AL为链带系列导轨，组合高度为60mm，安装孔尺寸为100*80，当ABBA直线导轨工作时，铅球在采用优质合金钢的滑轨和滑块之间，经高硬度处理和密成型磨削加工而成的滚道中滚动。

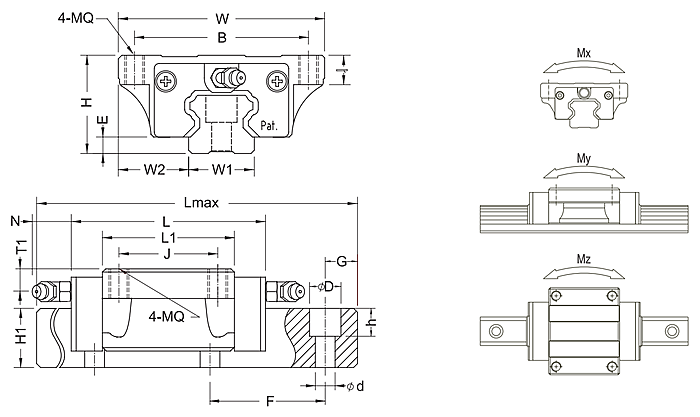

| 型号 | 组合尺寸(mm) | 滑块尺寸(m,m) | 导轨尺寸(mm) | ||||||||||||
| H | W | W2 | E | L | B×J | MQ×1 | Li | 油孔 | T1 | N | W1 | H1 | F | d×D×h | |
| BCH45AL | 60 | 120 | 37.5 | 8.9 | 184 | 100×80 | M12×17 | 140 | M8×1 | 16 | 16 | 45 | 32 | 105 | 14×20×17 |
| 型号 | 基本负荷(kgf) | 容许静力矩(kgf*m) | 参考数据(mm) | 重量 | |||||||
| 静额定负荷 | 动额定负荷 | Mx | My | Mz | Lmax | G | 滑块(kg) | 导轨(kg/m) | |||
| BCH45AL | 9650 | 16040 | 320 | 315 | 315 | 4000 | 22.5 | 4.2 | 10.4 | ||
台湾ABBA导轨BCH45AL的性能特点
1.定位精度高
ABBA导轨BCH45AL的运动借助钢球滚动实现，导轨副摩擦阻力小，动静摩擦阻力差值小，低速时不易产生爬行。重复定位精度高，适合作频繁启动或换向的运动部件。可将机床定位精度设定到超微米级。同时根据需要，适当增加预载荷，确保钢球不发生滑动，实现平稳运动，减小了运动的冲击和振动。
2.磨损小
对于ABBA导轨BCH45AL的流体润滑，由于油膜的浮动，产生的运动精度误差是无法避免的。在绝大多数情况下，流体润滑只限于边界区域，由金属接触而产生的直接摩擦是无法避免的，在这种摩擦中，大量的能量以摩擦损耗被浪费掉了。与之相反，滚动接触由于摩擦耗能小，滚动面的摩擦损耗也相应减少，故能使滚动直线导轨系统长期处于高精度状态。同时，由于使用润滑油也很少，这使得在机床的润滑系统设计及使用维护方面都变的非常容易。
3.适应高速运动且大幅降低驱动功率
采用滚动直线导轨的机床由于摩擦阻力小，可使所需的动力源及动力传递机构小型化，使驱动扭矩大大减少，使机床所需电力降低80%，节能效果明显。可实现机床的高速运动，提高机床的工作效率20~30%。
4.承载能力强
ABBA导轨BCH45AL具有较好的承载性能，可以承受不同方向的力和力矩载荷，如承受上下左右方向的力,以及颠簸力矩、摇动力矩和摆动力矩。因此，具有很好的载荷适应性。在设计制造中加以适当的预加载荷可以增加阻尼，以提高抗振性，同时可以消除高频振动现象。而滑动导轨在平行接触面方向可承受的侧向负荷较小，易造成机床运行精度不良。
5.组装容易并具互换性
传统的滑动导轨必须对导轨面进行刮研，既费事又费时，且一旦机床精度不良，必须再刮研一次。滚动导轨具有互换性，只要更换滑块或导轨或整个滚动导轨副，机床即可重新获得高精度。
